Industriebau
- Tragwerksplanung
- Statische Berechnungen nach Eurocode
- Detail Engineering
- Dokumentation als Vorlage zur Prüfstatik
Tragwerksplanung

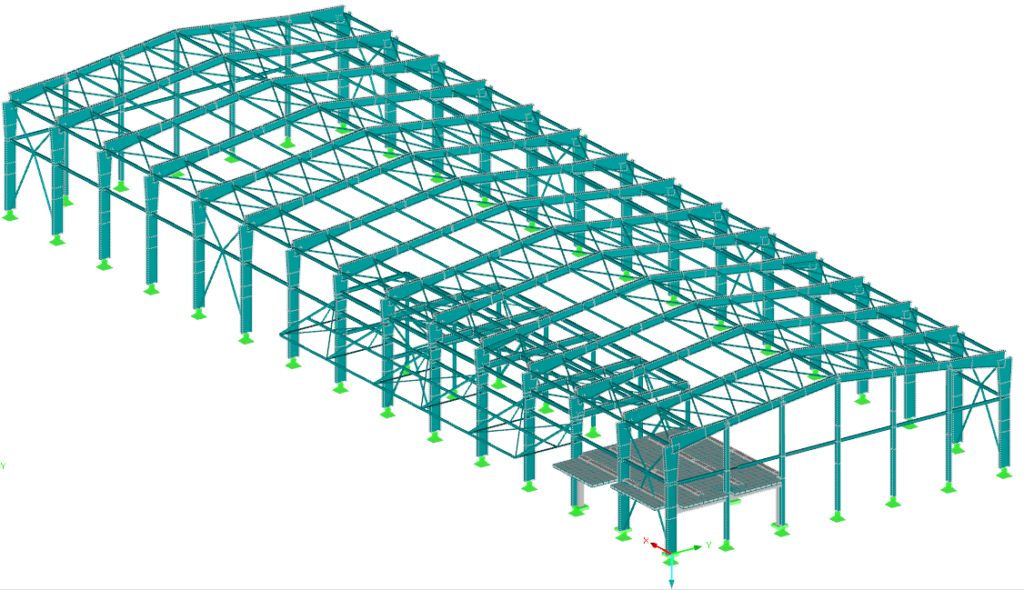

In der Anfangsphase der Tragwerksplanung wird auf Basis der Architektur-/Grundrisspläne das Tragwerkskonzept entwickelt.
Dieses Konzept umfasst die wichtigsten Strukturelemente wie Struktursystem, Fundamenttyp und Materialien.
Eine anfängliche Größe der Hauptstrukturelemente wird geschätzt, um einen Überblick über die Struktur zu erhalten.
Statische Berechnung
in der Statische Berechnung analysieren wir die Tragwerk unter den lasten, ermitteln Spannungen und Verformungen und vergleichen sie mit den zulässigen werten nach Eurocode. Ziel ist es, festzustellen die Konstruktion mit ausreichender Sicherheit wird der geplanten Blastungen tragen und nicht versagen (brechen, übermässige Beanspruchung, grosse Verformungen, Knicken usw.).

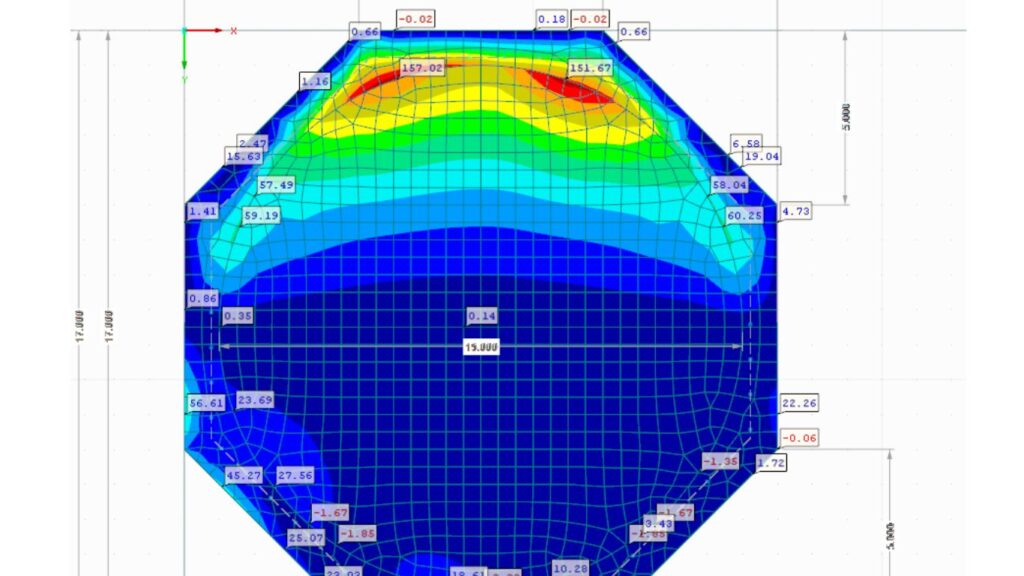

Generell wird in dieser Phase die Strukturanalyse unter Verwendung der Finite-Elemente-Methode durchgeführt und Lastfaktoren und Akzeptanzkriterien werden berücksichtigt, wie sie in den Eurocodes definiert sind.
In dieser Phase werden die detaillierten Nachweise für jedes Bauteilen wie Stützen, Träger, Anschlüsse, Fußplatten, Fundament, usw. geführt und dokumentiert.
Des Weiteren ist es Aufgabe der Statik, die Gebrauchstauglichkeit einzelner Bauteile zu gewährleisten (Verformungen und Schwingungen erträglich zu begrenzen).
Detail Engineering
Im letzten Berechnungsschritt werden die Details vom Tragwerksplaner entworfen. Dazu gehören die Analyse und Bemessung von Anschlüssen, Fußplatten, Ankern, Dübeln usw.
Konstruktionsdetails (wie Versteifungsplatten, Schweißnaht- und Schraubengrößen usw.) sollten angegeben werden, um in den Ausführungsplänen berücksichtigt zu werden.
Dokumentation
Der gesamte Prozess der Tragwerksplanung wird dokumentiert. Dazu gehören die gesamte Baubeschreibung, Grundlagen, Lastannahme, Berechnungsannahmen, Details zum FE-modell, Analyze Ergebnisse und die Nachweise.
Normalerweise wird dieser Bericht durch Prüfingenieur geprüft und nach Genehmigung als Grundlage für die Ausführungspläne verwendet werden.
Das Format des Berichts wie Deckblatt, Kopfzeile und Fußzeile kann je nach Kundenwunsch angepasst werden.
